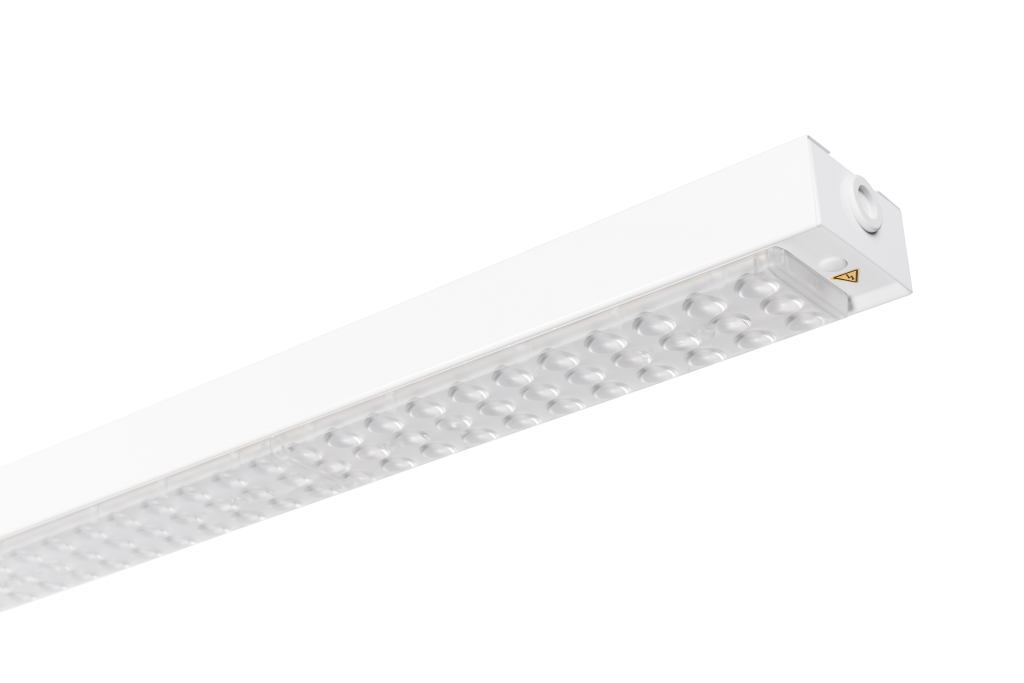

Tekno-teollisuusvalaisin on monikäyttöinen lineaarivalaisin marketteihin, halleihin, tuotantotiloihin, varastoihin ja logistiikkatiloihin

Tekno on monikäyttöinen lineaarivalaisin marketteihin, halleihin, tuotantotiloihin, varastoihin ja logistiikkatiloihin. Valaisinrungon saa päädyllä varustettuna tai ilman päätyä. Ilman päätyä olevat TEKR-versiot on tarkoitettu ramppiasennukseen (liukuva päätykannake) tai valaisinkiskon muodostamiseen (Tekno-profiili ja profiilien liitososa). Päädyllisen valaisimen asennustavat: kattopintaan, ripustuskiskoon, vaijeriin tai kierretankoon.

Tekno: teollisuuden ja kaupan lineaarivalaisin

Tekno tuoteperhekortti v2.2 Lataa

Tekno valonjakotiedostot – 20211228 Lataa

Tekno – Asennusohje Lataa

Tekno – Sulakemitoitukset v1.0 Lataa

Tekno – Product Family Card v1.3 Lataa

Huolto- ja kierrätysohje, Greon Oy Lataa

2400 mm:n pituinen Tekno-valaisin ramppiasennettuna myymälän valaistuksessa

Tekno-valaisin myymälän valaistuksessa

Tekno 1 200 mm asennettuna valaisinripustuskiskon pohjaan

Tekno-valaisintuoteperheen perustiedot

Ominaisuudet:	Vakiotuotteet (sähkönumerot):	Projektituotteet:
Sähköiset ominaisuudet:
Käyttöjännite:	230 V
Suojausluokka:	I
Ottotehot:	43, 70, 100 ja 140 W
Johdonsuoja B16, max	on/off: 33, 23, 15, 9 ja DALI: 33, 18, 12, 10
Johdonsuoja C16, max	on/off: 57, 39, 25, 15 ja DALI: 56, 30, 21, 17
Ohjaustapa:	on/off ja DALI
Ketjutettavuus:	Ketjutettava
Valo-ominaisuudet:
Valovirta:	7 000, 10 000, 15 400 ja 20 000 lm	Valovirran optimointi
Värilämpötila:	4000 K	3000 K
Värin konsistenssi (MacAdam), SDCM:	3
Värintoisto, CRi:	> 80	>90
Valonjaot:	A, B	C, D ja E
Luotettavuus ja olosuhde:
Elinikä L80B10 (Ta 25 °C)	> 100 000 h
Käyttöympäristön lämpötila:	– 20 … + 40 °C
Takuu:	5 vuotta
Mekaaniset ominaisuudet:
Kotelointiluokka:	IP20
Paino:	5 ja 8 kg
Mitat (p, l, k) mm:	1200x80x50 ja 2400x80x50 mm
Tuotteen väri:	Valkoinen RAL 9003	Musta
Materiaali:	Teräs
Asennustavat:	Valaisinripustuskiskon pohjaan	Poikkeavat asennuskiinnikkeet
	Ramppiasennus valaisinripustuskiskojen väliin	Virtakiskoasennus
	Tikashyllyjen väliin	Liitosjohdolla
	Kattopintaan	MEKA jousikiinnityspari
	Kierretangolla roikotus
	Vaijerilla roikotus
	Valaisinkiskon muodostaminen
	Seinäasennus (säädettävä)

Tekno – Valonjaot

Linkki valonjakotiedostoihin

Tekno-valaisinperheen valonjakotiedostot ovat päivitetty 31.8.2021.

Valonjako A

Valonjako B

Valonjako C

Valonjako D

Valonjako E

Tekno-valaisintuoteperheen vakiotuotteet

Tuotenimen avain – Esimerkki TEKNO R12 A IP21 7000 43W 840 ON/OFF PMMA CL RAL9003

TEK = tuoteperhe, tässä Tekno-julkitilavalaisin
R = ramppikiinnitystuoteversio
12 = valaisimen pituus, tässä 1 200 mm
A = valonjako, tässä A
IP21 = tiiveysluokka, tässä IP21
7000 = valon määrä, tässä 7 000 lm
43W = sähköteho verkosta, tässä 43 W
8 = värintoisto, tässä CRI > 80
40 = värilämpötila, tässä 4 000 K
ON/OFF = ei ohjausta
PMMA = linssin materiaali, tässä PMMA
CL = linssin tyyppi, kirkas
RAL9003 = tuotteen väri, tässä valkoinen RAL 9003

Sähkönumero-sarakkeen numerosta on linkki kyseisen tuotteen tietoihin sähkönumerot.fi-palvelussa. Palvelusta on mahdollista tulostaa kyseisen valaisimen pdf-tuotekortti kohdetiedoilla täydennettynä.

Tekno – valaisin pituudet 1200 mm (4ft)

Sähkönumero:	Tuotekoodi:	Pitkä tuotenimi:
4149500	TEK12A70	TEKNO 12 A IP21 7000 43W 840 ON/OFF PMMA CL RAL9003
4149501	TEKR12A70	TEKNO R12 A IP21 7000 43W 840 ON/OFF PMMA CL RAL9003
4149502	TEK12A70DA	TEKNO 12 A IP21 7000 43W 840 DALI PMMA CL RAL9003
4149503	TEKR12A70DA	TEKNO R12 A IP21 7000 43W 840 DALI PMMA CL RAL9003
4149504	TEK12A100	TEKNO 12 A IP21 10000 70W 840 ON/OFF PMMA CL RAL9003
4149505	TEKR12A100	TEKNO R12 A IP21 10000 70W 840 ON/OFF PMMA CL RAL9003
4149506	TEK12A100DA	TEKNO 12 A IP21 10000 70W 840 DALI PMMA CL RAL9003
4149507	TEKR12A100DA	TEKNO R12 A IP21 10000 70W 840 DALI PMMA CL RAL9003
4149508	TEK12B70	TEKNO 12 B IP21 7000 43W 840 ON/OFF PMMA CL RAL9003
4149509	TEKR12B70	TEKNO R12 B IP21 7000 43W 840 ON/OFF PMMA CL RAL9003
4149510	TEK12B70DA	TEKNO 12 B IP21 7000 43W 840 DALI PMMA CL RAL9003
4149511	TEKR12B70DA	TEKNO R12 B IP21 7000 43W 840 DALI PMMA CL RAL9003
4149512	TEK12B100	TEKNO 12 B IP21 10000 70W 840 ON/OFF PMMA CL RAL9003
4149513	TEKR12B100	TEKNO R12 B IP21 10000 70W 840 ON/OFF PMMA CL RAL9003
4149514	TEK12B100DA	TEKNO 12 B IP21 10000 70W 840 DALI PMMA CL RAL9003
4149515	TEKR12B100DA	TEKNO R12 B IP21 10000 70W 840 DALI PMMA CL RAL9003

Tekno – valaisin pituudet 2400 mm ( 8Ft)

Sähkönumero:	Tuotekoodi:	Pitkä tuotenimi:
4149524	TEK24A154	TEKNO 24 A IP21 15400 100W 840 ON/OFF PMMA CL RAL9003
4149525	TEKR24A154	TEKNO R24 A IP21 15400 100W 840 ON/OFF PMMA CL RAL9003
4149526	TEK24A154DA	TEKNO 24 A IP21 15400 100W 840 DALI PMMA CL RAL9003
4149527	TEKR24A154DA	TEKNO R24 A IP21 15400 100W 840 DALI PMMA CL RAL9003
4149528	TEK24A200	TEKNO 24 A IP21 20000 140W 840 ON/OFF PMMA CL RAL9003
4149529	TEKR24A200	TEKNO R24 A IP21 20000 140W 840 ON/OFF PMMA CL RAL9003
4149530	TEK24A200 DA	TEKNO 24 A IP21 20000 140W 840 DALI PMMA CL RAL9003
4149531	TEKR24A200DA	TEKNO R24 A IP21 20000 140W 840 DALI PMMA CL RAL9003
4149532	TEK24B154	TEKNO 24 B IP21 15400 100W 840 ON/OFF PMMA CL RAL9003
4149533	TEKR24B154	TEKNO R24 B IP21 15400 100W 840 ON/OFF PMMA CL RAL9003
4149534	TEK24B154DA	TEKNO 24 B IP21 15400 100W 840 DALI PMMA CL RAL9003
4149535	TEKR24B154DA	TEKNO R24 B IP21 15400 100W 840 DALI PMMA CL RAL9003
4149536	TEK24B200	TEKNO 24 B IP21 20000 140W 840 ON/OFF PMMA CL RAL9003
4149537	TEKR24B200	TEKNO R24 B IP21 20000 140W 840 ON/OFF PMMA CL RAL9003
4149538	TEK24B200 DA	TEKNO 24 B IP21 20000 140W 840 DALI PMMA CL RAL9003
4149539	TEKR24B200DA	TEKNO R24 B IP21 20000 140W 840 DALI PMMA CL RAL9003

Asennustarvikkeet ja lisäosat

Sähkönumero:	Tuotekoodi:	Pitkä tuotenimi:
4149548	TEK70END	Tekno – Säädettävä päätykannakepari, väli 2450-2900
4149549	TEK150END	Tekno – Säädettävä päätykannakepari, väli 2900-4500
4149550	TEKSIDEEND	Tekno – Säädettävä kannakepari, 0-180 astetta, 25 asteen portain
4149551	TEKDOUPLE	Tekno – Tuplavalaisin kiinnikepari
4149552	TEKUPEND	Tekno – Kierretankokiinnikepari
4149553	TEKUPBAR	Tekno – Virtakiskokiinnikepari
4149554	TEKDUMMY	Tekno profiili 2700
4149555	TEKEXT	Tekno – Valaisimien profiilien kiinnikepari
4149556	TEKWROP	Tekno – Vaijerisarja
4149557	TEKUPSPRING	Tekno – Jousikiinnikepari
